PoSeCo: Alternative für die metallische Kernabschirmung

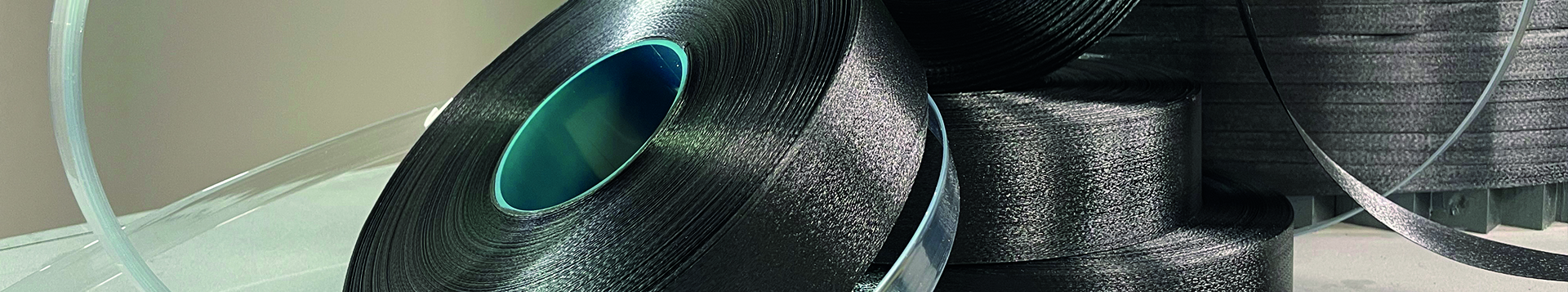

PoSeCo, kurz für Polyglas® Semi Conductor, ist ein leitfähiges Polyglas-Band, das die Art und Weise, wie Transformatorkerne geschirmt und geschützt werden, revolutioniert. Es besteht aus Polyglas® und wurde entwickelt, um sowohl die metallisierte Kernabschirmung als auch die mechanische Fixierung der Kernbleche zu ersetzen. PoSeCo bietet Ihnen eine Reihe von Vorteilen gegenüber herkömmlichen Methoden, darunter:
- Geringerer Materialverbrauch, kürzere Produktionszeit und niedrigere Kosten
- Verbesserte Qualität und Zuverlässigkeit sowie Risikominimierung von Arbeitsfehlern
- Vereinfachter und standardisierter Prozess
Qualitätsvorteile
- Risikominimierung durch Wegfall von Arbeitsschritten bei der Fertigung und Montage von metallisierten Kernabschirmungen.
- Ausgehärteter, durchgängiger Polyglaszylinder verhindert Blechverschiebungen durch Beschleunigung beim Transports
- Kurzschlussfeste Abstützung ohne zusätzliche Leisten in den Kernstufen zwischen Kern und Wicklung.
Technische Vorteile
- Kompakt gepresste und bandagierte Kernsäulen
- Ausgehärteter Zylinder dient zusätzlich als mechanische Abstützung der Wicklung
- Durch den Entfall der Leisten in den Kernstufen: bessere Kühlung der Kernbleche durch barrierefreie Ölströmung zwischen Zylinder und Kernstufen
Unser Mitarbeiter hilft Ihnen gerne weiter.
Patrick Sitte
Application Manager
+49 6298 93753-53 sitte@isotek-gmbh.de
Rentabilitätsanalyse
(Beispiel: Abmessungen: 3-Phasen-Kern / 100 MVA, Säulendurchmesser: 720 mm, Fensterhöhe: 1.800 mm)Durch die Verwendung von PoSeCo-Band anstelle einer herkömmlichen metallisierten Kernabschirmung ist es möglich, den Abstand zwischen Wicklung und Kern um ca. 5 mm einseitig zu verringern. Dies führt zu einer Verringerung des Durchmessers der Wicklungen um 10 mm. Somit kann die Kesselbreite um 10 mm und die Kessel-Länge um 30 mm reduziert werden.
Dies wirkt sich auf das Gewicht des Kessels, das Ölvolumen, den Isolieranteil und das Kupfergewicht sowie auf die Kernbleche und den Pressbalken aus. Für einen 100-MVA-Transformator können die Gesamtkosten für diese Materialien auf 450.000 € geschätzt werden, die sich durch die Änderung der Abmessungen um 2 % verringern und als Einsparungen betrachtet werden können.
Darüber hinaus sind die Herstellungskosten für die metallisierte Abschirmungen, sowie das Herstellen und anbringen der Kernbandagen mit Belegungszeit des Kernlegetisches von mindestens einer Schicht in Betracht zu ziehen.
Die perfekte Lösung für die Abschirmung und den Schutz von Transformatorkernen
PoSeCo-Band ist ein halbleitendes Polyglas®-Band, das für die elektrische Abschirmung und mechanische Fixierung von Transformatorkernen entwickelt wurde. Es hat ausgezeichnete mechanische Eigenschaften und ist für die Wärmeklasse F (155°C) ausgelegt. PoSeCo-Band wird aus parallelen Glasgarnen hergestellt, die mit einem wärmehärtenden Polyesterimidharz vorimprägniert sind. Das Produkt wird in der B-Stufe (halb ausgehärtet) geliefert, um beim Auftragen weich und flexibel zu sein. Nach dem Aushärten bildet es einen homogenen, harten Zylinder.
PoSeCo-Band ist ein revolutionäres Produkt, das die Art und Weise, wie Transformatorenkerne abgeschirmt und geschützt werden, verändert. Es bietet eine Reihe von Vorteilen gegenüber herkömmlichen Methoden, einschließlich eines geringeren Materialverbrauchs und geringerer Kosten, verbesserter Qualität und Zuverlässigkeit sowie eines vereinfachten Prozesses.
PoSeCo-Band ist die perfekte Lösung für die Abschirmung und den Schutz von Transformatorkernen. Kontaktieren Sie uns noch heute, um mehr zu erfahren.
